Codeplug

Zum Betrieb des DMR Funkgeräts ist ein Codeplug erforderlich. Dieses enthält die Einstellungen für das Gerät und auch die Frequenzen.
Diese Anleitung beschreibt das Codeplug und den Upload in das DMR Gerät PD365.

Version 1 vom 23.05.2015

Ich übernehme keine Haftung für evtl. Schäden etc. die durch diese Anleitung entstehen. Das befolgen der Anleitung geschieht auf eigene Gefahr! Änderungen sind möglich.

Im Internet gibt es viele Quellen für bereits fertige Codeplugs. Wichtig ist das es für das eigene Gerät ist, hier Hytera PD365. Die Suchemaschine des Vertrauens hilft weiter 😉
So muss man die Relais Konfigurationen, etc. nicht mehr manuell einrichten, kann dies aber.
Eine Besonderheit ist das Thema Version des Codeplugs. Ein älteres Codeplug (als die CPS bzw. Firmware Version des DMR Geräts) darf nicht in das DMR Gerät gespielt werden! Hier gbt es im CPS das Tool „Upgrade CPS_Data“.

1. Entsprechendes Codeplug herunterladen.

codeplug_365_1

2. CPS starten (wenn nicht bereits offen) und mit dem DMR Gerät verbinden.

codeplug_365_13

3. Daten aus dem DMR Gerät laden, hierzu in der Symbolleiste den COM Port auswählen und mit „OK“ bestätigen.

codeplug_365_2 > codeplug_365_3

4. Daten auslesen mit „Read“ in der Symbolleiste.

codeplug_365_4

5. Datentransfer mit „OK“ starten und warten, Erfolgsmeldung mit „OK“ bestätigen.

codeplug_365_5 > codeplug_365_6

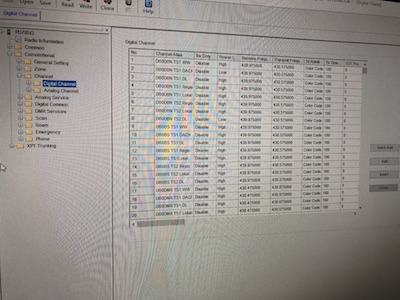

6. Das „leere“ Codeplug aus dem DMR Gerät wird angezeigt.

codeplug_365_7

7. Mit einem Doppelklick auf „Radio Information“ unter „PD365“ in der Baumstrucktur werde die aktuellen Geräteinformationen angezeigt.

codeplug_365_8

8. Das aktuelle Codeplug abspeichern. „File“ > „Save As“. Dateiname vergeben und auf „Speichern“ klicken.

codeplug_365_10

Das aus dem Internet fertige Codeplug muss jetzt an die aktuelle CPS Version angepasst werden.

9. Menü „Tools“ > „Upgrade CPS_Data“ auswählen.

codeplug_365_11

10. Als „Source“ Datei muss das aus dem Internet geladene Codeplug ausgewählt werden.
Als „Destination“ Datei wird das abgespeicherte Codeplug (das aus dem DMR Gerät ausgelesen wurde) ausgewählt
Upgrade Vorgang mit „Upgrade“ starten und die Warung wegen dem Überschreiben der Zieldatei mit „Ja“ bestätigen.
Die Erfolgsmeldung mit „OK“ bestätigen.

codeplug_365_12 > codeplug_365_13 > codeplug_365_14

11. Alle in der CPS geöffneten Codeplug schließen und nicht speichern, ggf. das CPS komplett schließen ohne zu speichern.

Nun kann das neu Erstellte Codeplug entsprechend geändert werden. Zwei Einstellung sind Pflicht, damit das DMR Gerät funktioniert.

12. CPS starten und das Upgegrade Codeplug in die CPS laden.

codeplug_365_13 > codeplug_365_15 > codeplug_365_16

13. Im Codeplug Menübaum auf “ General Setting“ Doppelklicken und bei „Basic Settings“ bei „Radio Alias“ das Eigene Call und den Vornamen eingeben. Das ganze mit dem „Close“ Button (unten) wieder schließen.

codeplug_365_19

14. Die Beantragte DMR-ID muss unter „DMR Services“ (Doppelklick) unter dem Punkt „Radio ID [Digital]“ eingetragen werden. Auch diese Seite dann wieder mit dem „Close“ Button (unten) schließen.

codeplug_365_25

15. Wenn keine weiteren Änderungen mehr gemacht werden, dann das eigene Codeplug abspeichern.
„File“ > „Save As“ auswählen und einen neuen Dateinamen vergeben. Alternative nur „Save“ im „File“ Menü wählen, dann wird die aktuelle Datei überschrieben.

codeplug_365_10

16. Das fertige Codeplug ins DMR Gerät laden. In der Symbolleiste den Button „Write“ auswählen und mit „OK“ die Datenübertragung starten.

codeplug_365_28 > codeplug_365_29

17. Nach Erfolgreicher Übertragung startet das DMR Gerät neu. Die Meldung kann mit „OK“ bestätigt werden.

codeplug_365_30

Das DMR Gerät ist nun Einsatzbereit.

18. Fertig 🙂

Kommentare, Anregungen oder Aktualisierungen bitte in die Kommentare schreiben.

Diese Anleitung kann auf Amateurfunkwebseiten gerne verlinkt werden. Bitte die Anleitung nicht kopieren. Bei anderen Formen, etc. bitte beim Author anfragen.
